Arsitektur Jaringan CDMA
Thursday, April 16, 2009
STRUKTUR JARINGAN CDMA
- General Packet Radio Service atau GPRS
Struktur Jaringan GPRS
Struktur jaringan GPRS adalah penambahan dua node jaringan baru dalam GSM yaitu SGSN (Serving GPRS Support Node) & GGSN (Gateway GPRS Support Node)
Secara umum General Packet Radio Service atau GPRS adalah suatu teknologi Packet Switch yang memungkinkan pengiriman dan penerimaan data lebih cepat jika dibandingkan dengan penggunaan teknologi Circuit Switch Data atau CSD.
Komponen-komponen utama Jaringan GPRS adalah :
- SGSN; gerbang penghubung jaringan BSS/BTS ke jaringan GPRS
- GGSN; gerbang penghubung jaringan GSM ke jaringan internet
- PCU ; komponen di level BSS yang menghubungkan terminal
Jaringan GPRS
|
| |
|
|
|
Pengertian Paket Switching
• Data yang akan ditransmisikan dibagi menjadi bagian-bagian kecil (paket) lalu ditransmisikan dan diubah kembali menjadi data semula.
• Dapat mentransmisikan ribuan bahkan jutaan paket perdetik
• Memungkinkan untuk pemakaian kanal transmisi secara bersamaan oleh pengguna lain
• Transmisi melalui PLMN (Public Land Mobile Network )dengan menggunakan IP backbone

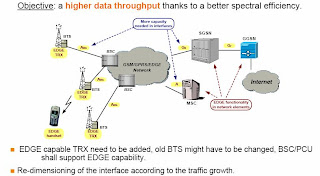

2. EDGE (Enhanced Data rate GSM Evolution)
Upgrade GSM ke EDGE
3. Wideband CDMA (WCDMA)
• Sistem W-CDMA adalah teknologi multiple akses dengan menggunakan modulasi DSSS yang ditebar dalam bandwith yang lebar (5-5MHz), lebih lebar daripada bandwith sistem CDMA
• Teknologi ini berbeda dengan sistem GSM konvensional yang menggunakan pembagian bandwith frekuensi yang tersedia serta time slot.
• WCDMA dapat dikatakan sebagan CDMA pita lebar berbasis GSM yang sering juga dikenal sebagai Teknologi Akses UMTS (Universal Mobile Telecommunication) merupakan implementasi dari 3G yang dapat mencapai kecepatan sampai 2 Mbps.
Jaringan WCDMA
CDMA Standards evolution
